在管道工程施工與運維中，螺紋連接處的滲漏始終是困擾工程師的棘手問題。無論是輸水管道的壓力波動，還是化工管道的介質(zhì)腐蝕，稍有疏忽就可能引發(fā)滲漏，不僅影響系統(tǒng)運行效率，更可能導致安全隱患。而厭氧膠作為一種專為金屬螺紋密封設計的膠粘劑，正憑借其獨特性能成為解決這一難題的 “利器”。

厭氧膠之所以能高效密封螺紋縫隙，核心在于其 “缺氧固化” 的特性。當涂覆在螺紋表面的膠液被擰緊后，螺紋嚙合形成的密閉空間隔絕空氣，膠液便會在金屬離子催化下逐漸固化為堅韌的熱固性塑料，像一道無形的密封圈填滿所有微觀縫隙。相比傳統(tǒng)的生料帶、麻絲等密封材料，它能徹底消除因螺紋加工誤差、裝配應力不均導致的滲漏通道，在 - 50℃至 200℃的溫度區(qū)間內(nèi)保持穩(wěn)定密封性能。

針對不同管道場景，厭氧膠的選型需精準匹配工況。輸送常溫清水、壓縮空氣等低壓介質(zhì)的管道，選用中等強度的通用型厭氧膠即可滿足需求，既保證密封效果，又方便后期檢修拆卸。對于高溫蒸汽管道或化工領域的酸堿介質(zhì)管道，則必須采用耐介質(zhì)型厭氧膠，這類產(chǎn)品添加了特殊耐蝕成分，能抵御化學侵蝕并承受 150℃以上的持續(xù)高溫。而高壓油氣管道的螺紋密封，需選用高強度級別的厭氧膠，固化后可承受高達 30MPa 的工作壓力，配合法蘭端面密封形成雙重保障。

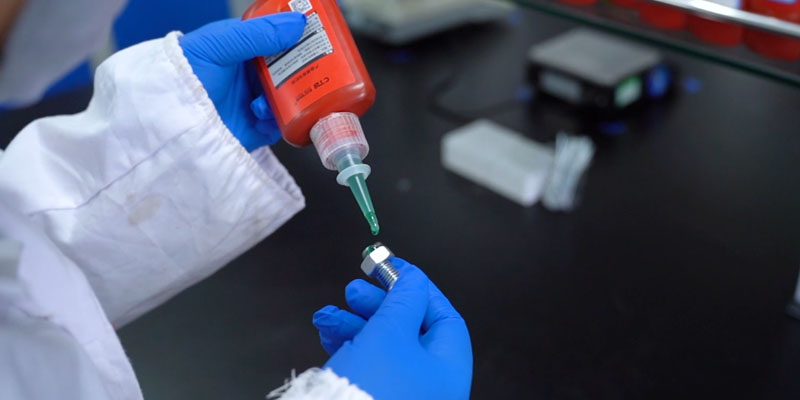

施工工藝的規(guī)范直接影響密封效果。首先需用鋼絲刷清除螺紋表面的銹跡、油污和毛刺，再用無水乙醇擦拭干凈 —— 任何雜質(zhì)殘留都可能破壞膠層連續(xù)性。涂膠時應沿螺紋小徑均勻涂抹 2-3 圈，避免在螺紋端部堆積過多導致膠液進入管道內(nèi)部。擰緊螺紋時需達到規(guī)定扭矩，過度用力可能造成膠層擠出，扭矩不足則無法形成有效密閉空間。對于銅、鋁等非鐵金屬螺紋，建議先涂抹底漆激活固化反應，確保膠層在 24 小時內(nèi)達到最大強度。

值得注意的是，冬季低溫環(huán)境會延緩厭氧膠固化速度，可采用加熱管道至 25-30℃的方式加速反應;而在潮濕環(huán)境中施工，需確保螺紋表面無冷凝水，必要時用熱風槍烘干后再涂膠。此外，管道試壓應在膠層完全固化后進行，通常常溫下需等待 24 小時，高溫環(huán)境可縮短至 8 小時，避免過早施壓導致密封失效。

從市政管網(wǎng)到工業(yè)制程，厭氧膠正以其操作簡便、密封持久的優(yōu)勢，重塑管道螺紋密封的技術標準。掌握其選型邏輯與施工技巧，方能讓這一 “隱形衛(wèi)士” 在管道工程中發(fā)揮最大效能，為系統(tǒng)安全運行筑牢防線。
